Técnica del Turismo de Carretera Argentino 2019...breve repaso para los que nos miran desde afuera.

El Campeonato del Turismo Carretera Argentino dará inicio el próximo 10 de febrero en el autódromo de Viedma y ya las principales estrellas del automovilismo local se encuentran listos.

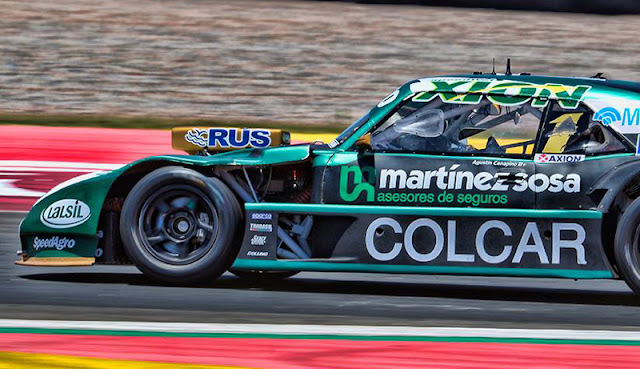

Agustín Canapino: El campeón de la categoría iniciará el 2019  volviendo de su buena participación en Daytona se presenta sin grandes variantes en relación a la pasada temporada
1- Agustín Canapino: El campeón de la categoría iniciará el 2019  volviendo de su buena participación en Daytona se presenta sin grandes variantes en relación a la pasada temporada. Su Chevrolet seguirá siendo atendido en el taller familiar de Arrecifes por Alberto Canapino y Lucas Alonso como encargado del área motores.
 2- Jonatan Castellano: El subcampeón luego del retiro de su padre como preparador confiará en Claudio Garófalo, mientras que Sebastián Prósperi seguirá como chasista.
 3- Facundo Ardusso: participará en el equipo Renault Sport Torino Team que comanda Esteban Trotta con Maximiliano Juárez. . Claudio Garófalo se mantendrá como el motorista de quien este año llevará el número 3.
 4- Mariano Werner: El entrerriano dejó su equipo para incorporarse al DTA de Ulises Armellini que se suma a la categoría.
 5- Matías Rossi: El Ford del Nova Racing no tendrá variantes en su atención con respecto a la pasada temporada. . Agut continuará en la motorización.
 6- Guillermo Ortelli: La llegada de Guillermo Kissling al JP Carrera para el chasis y continuará con los impulsores preparados por Ezequiel Giustozzi.
 7- Leonel Pernía:  este año integrará el Maquin Parts, siempre al volante de un Torino. La preparación integral estará a cargo de la familia Soljan.
8- Nicolás Trosset:  se suma a la escuadra de Catalán Magni. Manejará la Dodge con la asistencia técnica de Christian Pereyra y motorización a cargo de Daniel Berra.
11- José Manuel Urcera:  usará el Chevrolet del JP Carrera con la motorización de Claudio Garófalo. Al igual que todos los autos del equipo, ahora tendr a Guillermo Kissling
12- Nicolás Bonelli: con el Ford que junto a su hermano Próspero preparan de manera integral en Concepción del Uruguay. Entre ellos trabajarán tanto en el chasis como en el impulsor.
14- Juan Martín Trucco: El piloto de Dodge mantendrá la equipo propio y a Fabián Giustozzi en la atención del impulsor.
 15- Gastón Mazzacane: El "rayo" seguirá en el Dole Racing, con el auto atendido por dicho equipo y motor a cargo de Fabio Martínez.

 Matías Rossi: El Ford Falcon del Nova Racing no tendrá variantes en su atención con respecto a la pasada temporada. . Agut continuará en la motorización.
En los últimos años el TC argentino se ha ido actualizando reglamentariamente en su tecnología hasta llegar a lo que hoy tenemos. Esta evolución se puede ver tanto en lo que corresponde a los chasis o estructuras como por otra parte también a los motores que tienen poco que ver con los "varilleros de 8 válvulas"que tradicionalmente se utilizaban.                                                                                                                                                                                                           Los"chasistas" han quedado de lado en su faz de constructores pero siguen siendo una pieza clave para lograr una "puesta a punto" ganadora. por el año 2006 ya el entonces encargado técnico de la ACTC el Ing Alejandro Solga empezó a estudiar una nueva estructura o chasis tubular a la que denominó "célula de suprvivencia" que fue estudiada y aprobada por las autoridades de la Asoiciación y así se encaró el diseño y construcción de las correspondientes a las 4 marcas utilizadas.  Las características principales de estas son:                                         1) se desplazó al piloto hacia una posición distante 45 cm del lateral y se agregaron elementos deformantes en los costados 2) La célula es similar para las marcas Chevrolet, Torino y Dodge. En el caso del Ford es diferente aunque conservando los mismos conceptos de rigidez y seguridad. 3) La fabricación de las estructuras se realiza sobre camas estandarizadas , con tubos cortados con láser y se calcula que el tiempo que demanda su construcción es de una semana.4) Qué entrega la ACTC?...a) la estructura principal b) las parrillas de suspensión delantera superiores e inferiores c) barras de torsión d) cañonera posterior y rótulas e) eventualmente se puede pedir carrozada.

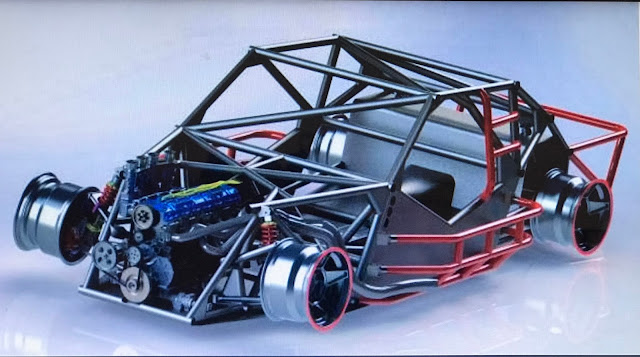

esquema inicial de estructira tipo de  TC actual ya con el motor multiválvulas colocado. En rojo los elementos de seguridad deformables para absorber golpes.

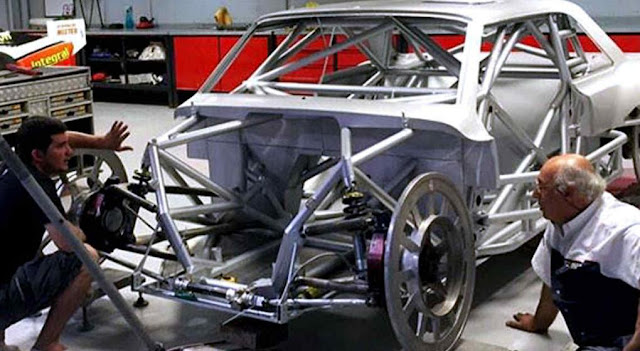

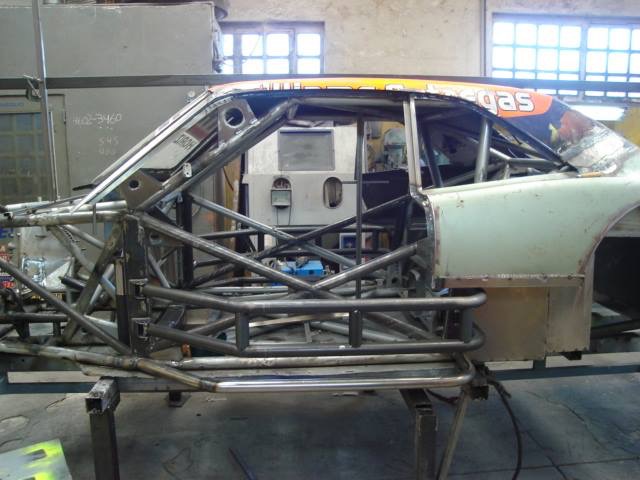

Construcción de carrocería de Chevy sobre el chasis multitubular ACTC
Ing Alejandro Solga responsable técnico de la ACTC cuando comenzó el cambio
Carrocería simil coupé Dodge sobre estructura ACTC.
Dodge TC

Dodge TC


Dodge TC

Ford Falcon TC

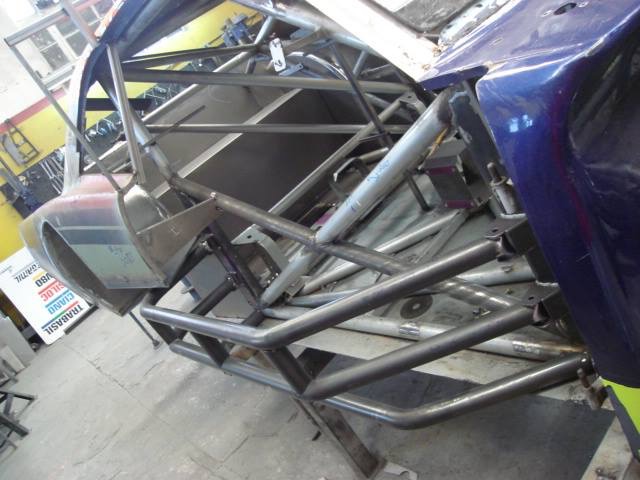

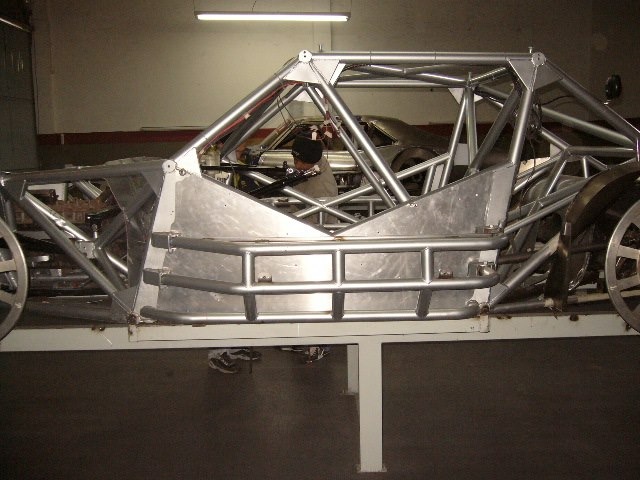

Estructura tubular multimarca

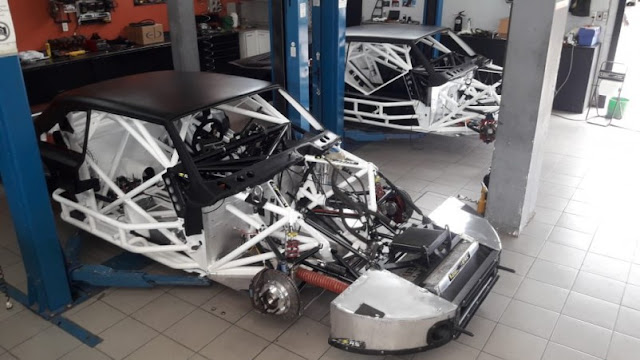

Torino TC estructura sobre la cual se le pone la piel del modelo

Torino TC

Torino TC

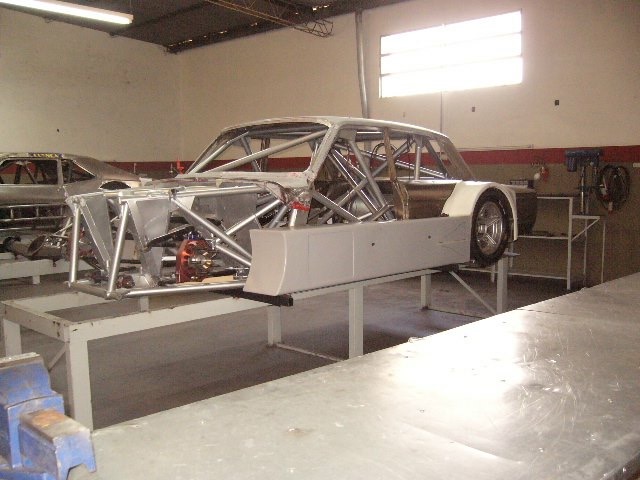

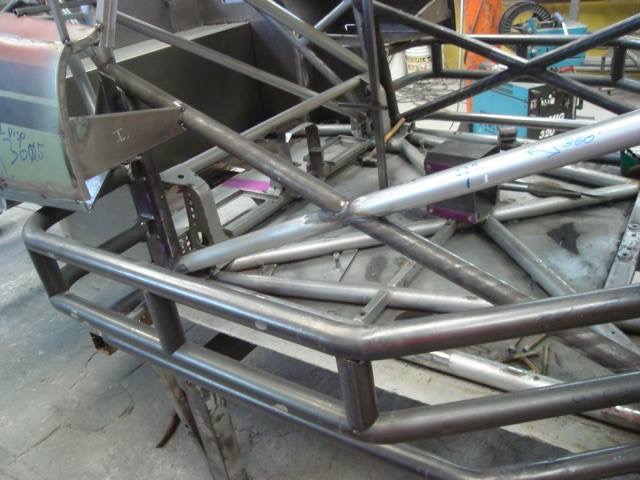

Asì se entrega el chasis tubular...en este caso de un Torino sobre el cual se construye la carrocería

igual estructura tubular provista por la ACTC revestida de carrocería Torino

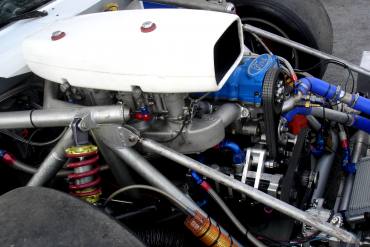

   Los MOTORES:            El proyecto comenzó a elaborarse en el 2006 encargándose primariamente del mismo el afamado preparador Jorge Pedersoli bajo la premisa de conseguir una planta motriz moderna, confiable, más potente y a un costo bajo tanto de desarrollo como de mantenimiento con la vista puesta en que pueda realizar 3 carreras sin necesidad de ser abierto.

La ACTC ha tratado de hacer notar que no se trata de un mono-motor aún cuando se hallan estandarizado ciertos elementos. Así cada marca tiene su "propio" block aunque no sea el original Ford, Chevrolet o Cherokee (este para los Dodge y Torino) sino "otro" fundido en Tandil por José "Pepino" Malisia con características de semejanza con los de fábrica pero convenientemente reforzados para soportar las mayores exigencias de competición.
Jorge Pedersoli trabajando en el multiválvulas inicialmente
Decía el Ingeniero Solga en su momento cuando era el responsable técnico de la ACTC , que la idea fue mantener ciertos detalles que hacen al "gusto" de los aficionados como lo son los carburadores, el sonido que emiten y las lenguas de fuego por los escapes por lo que se optó por dejar de lado sistemas de los tiempos actuales como la inyección de combustible. Las tapas de cilindro de 24 válvulas y doble árbol de levas a la cabeza también fueron fundidas en Tandil por Malisia y si bien tienen características muy similares están adaptadas a cada block y de hecho la admisión en los Ford es a la izquierda y para las restantes es a la derecha.
Ford-Chevrolet-Dodge-Torino
Especificaciones de cada motor de TC en donde se ven las medidas internas diferentes de las distintas marcas



despiece motor TC multiválvulas

Ford



Chevrolet

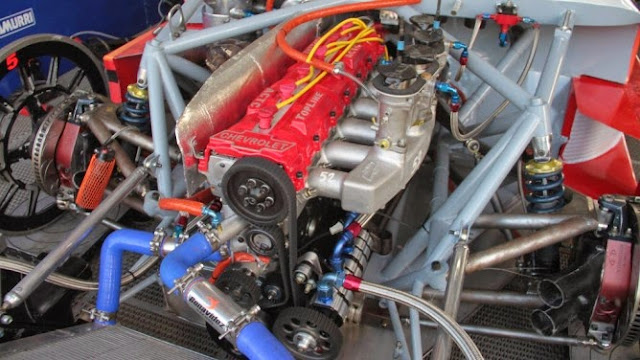

Chevrolet con los 2 carburadores a la derecha

Ford

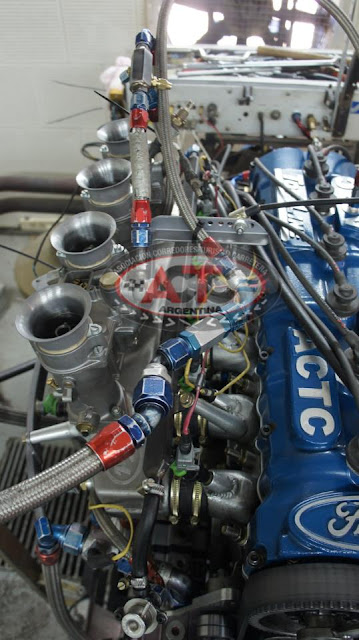

Ford con carburación a la izquierda




Torino Cherokee

           Llegado cierto momento del desarrollo la ACTC decidió derivar el proyecto que como dijimos había iniciado Pedersoli a Oreste Berta. La indicación que tenía Berta era lograr una potencia equivalente (alrededor 450Hp) en los tres motores cosa no muy difícil ya que la cantidad de componentes comunes es muy grande y trabajar con la confiabilidad para abaratar costos y logra varias carreras sin ser necesario abrirlos.
Oreste Berta actual responsable de los motores TC
El primer inconveniente que tuvo Berta fue la carburación ya que la idea inicial y más lógica de 3 carburadores dobles implicaba para conseguir un efecto de resonancia RAM óptimo un múltiple de admisión muy largo que no entraba en las estructuras ya construidas de los TC. Uno para un solo carburadaor tampoco era posible porque quedaba muy corto casi pegado a la tapa...hasta que le surgió la idea de compromiso de un múltiple para 2 carburadores dobles que fue lo adoptado finalmente.
José Malisia
     Mucho se criticó sobre la "cuál sería el destino" de los motoristas al serles entregados ya los motores prácticamente listos y con pocas posibilidades de desarrollarlos pero Berta y la ACTC se encargaron de aclarar que las posibilidades de mejoras por parte de los epecialistas en el armado continúan ya que son varios los componentes como pistones, distintas tolerancias, cruce de árboles de levas etc quedan libres y es ahí dónde se pueden lograr algunos (no muchos..) Hp extras.

          En esta parte es donde los preparadores aportan toda su capacidad y experiencia para desarrollar conductos, asientos de válvulas, cámaras de compresión y múltiples de admisión que junto con el régimen definen el árbol de levas. El proyecto a futuro, que se inició como dijimos con Jorge Pedersoli y luego concretó Oreste Berta, se tuvieron que cambiar todos los block de motor por las réplicas reforzadas fundidas en Tandil por José Malisia, para poder incorporar las tapas de cilindros de aluminio con cuatro válvulas por cámara (24 válvulas) y árbol de levas a la cabeza. Esas tapas, los ejes de levas y múltiples de admisión diseñados y construidos por Oereste Berta S.A, quién los provee a la A.C.T.C.. Esta moderna tecnología multi-valvular tendrá como diferencia la adaptación del montaje de las tapas a los block Ford y Chevrolet referidos, en tanto a éste último con modificaciones menores se le podrá colocar el cigüeñal del Cherokee y junto con ello bielas y pistones, simplificando las partes de los impulsores para las cuatro marcas representadas en la categoría.
Estandarizar las partes mencionadas significa igualar el rendimiento de admisión y escape, es decir el flujo de gases que constituye uno de los factores con relación directa a la potencia del motor. El otro es el régimen de vueltas y por razones de resistencia mecánica lo define la carrera del pistón, que es la variable directa de la velocidad de pistón; esto último se mantendría como está, desarrollado por cierto, pistón, aros, perno, biela de comprobada confiabilidad, a un valor de 21 m/seg.. Este límite respetado en la resistencia mecánica de las masas (peso) alternativas, para el Ford donde las dimensiones del cigüeñal reglamentadas determinan 75 mm. de carrera hace que el régimen máximo se recomiende entre 8.400 y 8.500 R.P.M.. En los impulsores Chevrolet y Cherokee el cigüeñal autorizado define la carrera del pistón entre 69 mm. y 70mm., por lo que la velocidad límite de las masas alternativas la alcanza entre 9.000 y 9.200 R.P.M., que es lo recomendado con igual cilindrada.
Pero a esto hizo falta agregarle para lograr equiparar a las 4 marcas la variable de la resistencia al avance del auto., la misma en la parte mecánica no difiere entre las marcas, sí en lo aerodinámico donde intervienen el área frontal y el coeficiente de forma (Cx). Aquí el tema es complejo, el cálculo teórico de la resistencia aerodinámica no es preciso, equivale a una cuenta con múltiples factores donde varios no se conocen. De hecho científicamente se intenta resolver con simulación de flujos en complejos programas de informática, se continúa en túnel de viento con piso móvil en escala real, pero al resultado final se llega con ensayos prácticos; Se sabía que a 230 Km./h el Falcon necesitaba entre 25 y 30 CV mas que el Chevy para alcanzarla. En la actualidad, con pontones incorporados, deflectores en baúl y sobre techo, las mediciones de parciales y velocidades de punta indican, entre los cuatro modelos la aerodinámica mejor es la del Dodge, cerca de ella esta la del Chevy, en tanto el Torino y el Falcon penalizan en esa condición. Ahora sí con los nuevos motores multi válvulas, las referencias de potencia son distintas y habrá que enfrentar estas diferencias y en base a la práctica se realiza el correspondiente (BdP) Balance de Performance con sus sucesivos ajustes como hemos visto.
Bomba de acite tipo NASCAR
